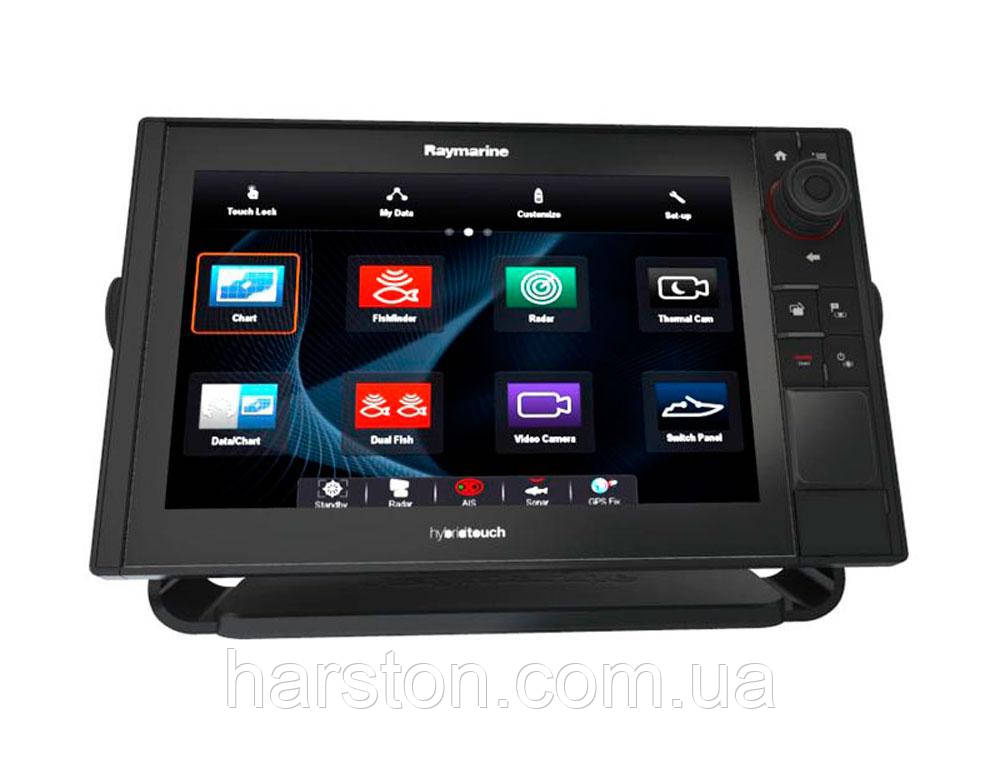

Raymarine E165 / МФД





Дисплей е165, сенсорний екран 15,4"



Особливості



• e Series: МФД із діагоналлю сенсорного экрана 7.0", 9.0", 12.1" или 15.4" адаптовані до сонячного світла

• з Series: МФД із діагоналлю екрана 9.0" і 12.1" адаптовані до сонячного світла

• LED-підсвітка

• Вбудований високочутливий GPS приймач (крім e165)

• Модифікації дисплеїв із вбудованим рибопошуковим лунотом ClearPulse (крім e165)

• Картографія Navionics

• Передавання потокового відео через Wi-Fi та синхронізація маршрутних точок зі смартфонами та планшетними комп'ютерами

• Під'єднання через Bluetooth опціонального пульта керування RCU-3 або керування аудіо програвачами

• Зручний і простий інтерфейс керування LightHouse забезпечує швидкий доступ до всіх функцій

• Потужний двоядерний і додатковий графічний процесори

• Під'єднання композитного відео, IP відеокамер, відтворення і керування тепловізором

• Мережева інтеграція — об'єднання в єдину мережу до 6 дисплеїв по шині SeaTalkHS або RayNet

• Використання в єдиній мережі дисплеїв різних серій у будь-якій комбинации: a Series, c Series, e Series

• Під'єднання Радарної антени, Ехолота ClearPulse та CHIRP лунота, Теплової камери нічного бачення, АІС приймача або

приймача, Індикаторних інструментів, Автопілота та іншого обладнання.



Офіційна гарантія: 2 роки, у разі реєстрації товару на сайті виробника, 3-й рік безплатно



Картографія та Навігація



Дисплеї e Series і з Series готові до негайного використання у рішенні навігаційних завдань завдяки вбудованому високочутливому 50-канальному

DGPS приймачу, що використовує поправки від системи SBAS (крім дисплея e165) і високоякісними картами Navionics, що постачаються на картах пам'яті microSD.

Відчуйте всі переваги технології Navionics TurboView, що забезпечує насичену графіку та наявність 3D-текстуру, поряд із надшвидким оновленням

зображення на екрані під час використання карт Navionics Platinum. Новий режим Easy View дає змогу збільшити текст на мапі, місця окремих промірів і значки в будь-якому

масштабі дальності в режимі огляду.



Радар



Під'єднані до нових дисплеїв з Series та Series через мережу цифрові радіолокаційні антени Raymarine дають змогу отримувати кольорове зображення неперевершеної чіткості.

Цифрові радари Raymarine здатні виявляти цілі на наддальших і малих відстані завдяки використанню ексклюзивної технології оброблення цифрового

сигналу високої чіткості, зокрема з використанням ексклюзивного режиму стеження Bird Mode. У режимі Bird Mode відбувається стеження за рядами морських птахів, що дає

рибалці необхідну інформацію для виявлення одвірків риб. Керуйте радаром безпосередньо з програми картпліттера, використовуючи накладення радіолокаційного

зображення на карту або активуйте режим Dual Range для радіолокаційного огляду на малого та дальньої відстані одночасно (тільки моделі HD).



Рибальський Ехолот ClearPulse і Downvision



Дисплеї з Series та й Series випускаються в модифікаціях із вбудованим двочастотним рибопошуковим ехолотом високої чіткості ClearPulse, з максимальною глибиною ехолокації

до 900 метрів. Ехолот забезпечує виявлення риби та передає структуру поверхні дна з дивовижною чіткістю. Використання лунота не вимагає спеціальної підготовки,

Оскільки ехолот автоматично змінить параметри лунокуації залежно від поточних умов, у такий спосіб забезпечуючи максимально чітке зображення інформації.

З дисплеями з Series та й Series з вбудованим лунотом (дисплеї: e7D/e97/e127/ c97/c127) можуть використовуватися різні типи датчиків, що випускаються для різного

типу встановлення: крізь корпус судна, всередині корпусу або на транці корабля. Якщо на човні використовується тролінговий мотор Minn Kota з вбудованим датчиком лунота, цей датчик

може бути під'єднаний до дисплея Raymarine за допомогою додаткового адаптерного кабеля.



Теплові Камери нічного Бачення



Під'єднання до дисплеїв e Series і з Series теплових камер нічного бачення Raymarine T Series (тепловізори) забезпечить вам безпечне та впевнене плавання завдяки здатності

розрізняти в повній темряві об'єкти, що оточують вас, як-от: буї та бакени, інші суда або берегові споруди. Полегште собі плавання в темну пору доби, додавши до

інформації від радара та картпліттера зображення від тепловізійної камери.



Bluetooth



Керуйте відтворенням музики на вашому смартфоні або планшетному комп'ютері, використовуючи Bluetooth (потрібно AVRCP версії 1.2 або вище). З'єднайте ваше мобільне

пристрій із судновою аудіосистемою за допомогою док-станції або кабелю, і помістіть його в безпечне місце. Потім з'єднайте через Bluetooth ваш пристрій із дисплеєм e Series або c

Series. З дисплея можна вмикати відтворення треку, ставити на паузу та переміщатися між композиціями в трекуванні.



Аудіосистеми Fusion



Підтримується повноцінне керування аудіосистемами Fusion 700 серії та доступ до домашньої сторінки інших аудіосистем Fusion Marine Stereo.



Мобільні програми Raymarine (Apple, Android...)



Програма RayView перетворює смартфон або планшет у репітер дисплеїв c або e Series. Програма RayRemote перетворює

смартфон у віддалену клавіатуру керування дисплеєм. Програма RayControl забезпечує і зображення екрана дисплея, і повноцінне керування.



Персоналізація



Зручне створення користувацьких навігаційних сторінок способом перетягування застосунків у потрібне місце на екрані. Майстер швидкого запуску,

вбудований у користувацький інтерфейс LightHouse, допомагає зробити Початкове настроювання дисплея.



Багатофункціональні дисплеї



Series (МФД) забезпечують максимальну функціональність для човнів типу РИБ, вітрильних, рибальських та інших судом. Сенсорне і

кнопкове керування дисплеєм забезпечують простий доступ до всіх функціям. Широкі можливості мережевої інтеграції. Під'єднання

різного периферійного обладнання. Вбудовані протоколи WiFi и Bluetooth. Дисплеї з Series відрізняються від e Series без

сенсорного керування.



Стильний Дизайн і Зручне Керування



Дисплеї з Series і e Series мають новий стильний і зручний дизайн, , що виділяє їх із усього навігаційного обладнання, що випускається,

який матиме гармонійний вигляд на будь-якій приладовій панелі керування. Витончена, обтічна плоска форма зі згладженими краями

забезпечує максимальний розмір екрана за мінімальних розмірів корпусу. Компактний і красивий дизайн доповнюється розташованими

праворуч зручними кнопками керування й прихованими слотами для карток пам'яті. Принципово новий джойстик UniController забезпечує

точне переміщення курсора, регулювання параметрів за допомогою ручки, що обертається, і вибір елементів меню.



Користувацький Інтерфейс LightHouse



Розроблений з урахуванням потреб судноводця, ексклюзивний інтерфейс LightHouse компанії Raymarine забезпечує неймовірно

просте керування дисплеєм. Інтуїтивний інтерфейс LightHouse розміщує часто використовувані функції навігації безпосередньо

у вас під рукою. Ви швидко освоїте інтерфейс LightHouse завдяки простий у використанні домашній сторінці з усіма стандартними

застосунками та можливістю створення власних сторінок навігації. Просто перелискайте вліво або вправо домашню

сторінку, і ви отримаєте доступ до всіх програм нових дисплеїв c Series и е Series. Інтерфейс LightHouse повністю підтримує дисплеї e Series з

комбінованим керуванням HybridTouchTM, надаючи вам вибір між сенсорним керуванням або керуванням за допомогою кнопок під час перебування корабля у важких погодних умовах.



КОНТРОЛЬ ТОПЛИВА



• Розширені функції контролю за паливом під час отримання даних від сумісних двигунів. Відтворення витрати

палива та обчислення часу, що залишився. Візуальне зображення на карті запасу ходу по паливі

• Індикація рівня в баку



Що нового в останній версії прогамного забезпечення Light House



— автоматичне стеження камерою спостереження за цілями радара, аис-а, людини за бортом, путевою точкою

— покращений паливний інтерфейс (калібрування датчиків палива, сигналізації низькому рівні палива, всі сигналізації двигуна, поточне споживання палива)

- показана лінія закінчення  палива в режимі картплітера

- моніторинг до 5 двигунів

— вбудований PDF ридер, для інструкцій і документів, відтворення інструкції в одному вікні, а застосунки в іншому, у багатооконному режимі

- збереження зображення екрана, їх перегляд у вбудованому застосунку

Новий дисплей Raymarine серії встановлює абсолютно новий стандарт у сімействі багатофункціональних дисплеїв — ще простіше як ніколи у використанні, продуктивність, повна інтеграція з усіма можливими приладами та сенсорами. Інтеграція дисплея робить прорив у сучасних навігаційних технологіях, використовуючи Wi-Fi для онлайн-під'єднання до планшетних комп'ютерів, мобільних пристроїв, Apple iPhones та iPads.



Характеристики:



Номінальна напруга живлення: 12/24 В (e7/e7D: 13.8 В) постійного струму

Діапазон робочої напруги: 10.8 – 31.2 В (e7/e7D: 10.2 – 15.6 В) постійного тока

Споживання живлення (з повною підсвіткою): • c95/c97/e95/e97: 16Вт максимум • c125/c127/e125/e127/: 36 Вт максимум • e165: 45 Вт максимум • e7/e7D: 10.2: 13.2Вт

Екран: • e7/e7D: 7" TFT з LED-підсвіткою • c95/c97/e95/e97: 9" TFT з LED-підсвіткою • c125/c127/e125/e127: 12.1" TFT с LED подсветкой • c95/c97/e7/e7D/e95/e97: 800x480

точек • c125/c127/e125/e127/e165: 1280x800 точек

Кути огляду: • e7/e7D: 70; зліва/праворуч і 70; /50; сверху/снизу • c95/c97/c125/c127/ e95/e97/e125/e127: 80; зліва/праворуч і 80; /60; зверху/знизу • e165: 80; ліворуч/праворуч

и 70; /70; сверху/снизу

Вага• e7: 1.465кг • e7D: 1.550 кг • c95/e95: 2.165кг • c97/e97: 2.265кг • c125/e125: 3.320 кг • c127/e127: 3.450кг • e165: 5.6кг

Мережева інтеграція: до 6 дисплеїв (без урахування додаткових пристроїв)

Варіанти встановлення: врізка в панель; встановлення на підставці з додатковим кронштейном (з e7/e7D у комплекті)

Картографія: Navionics Gold или Platinum Plus

GPS: Вбудований 50-канальний; підтримка WAAS, EGNOS і MSAS, гарячий старт 1 секунда; холодний старт від 36 секунд; автоматичне приймання сигналу та

оновлення альманаху; робоча частота: 1575.42МГц; геодезична дату: WGS- 84, можливий вибір інших; активне заглушення перешкод; керамічна антена;

точність визначення місця розташування: без використання SBAS <15м 95% часу. З отриманням WAAS/EGNOS <5м 95% часу (дисплей e165 вимагає під'єднання

зовнішнього GPS приймача)

Діапазон робочих температур: от -25; З до 55; C

Під'єднання в мережу SeaTalkhs (тип роз'єму RayNet): • e7/e7D: 1 порт SeaTalkhs 100Мбіт/с • c95/c97/e95/e97/c125/c127/e125/e127/e165: 2 порти SeaTalkhs 100 Мбіт/с.

NMEA2000: 1 роз'єм SeaTalkng роз'єм

NMEA0183: 1 вхід/вихід, 1 тільки вихід, (4800/38400 бод)

Бездротове з'єднання: WiFi: 802.11 b/g; Bluetooth: AVRCP 2.1+EDR клас живлення 01.5.

Відео: Усі дисплеї мають 1 BNC (мама) композитний відеовхід (PAL/NTSC). К дисплеям e95/e97/e125/e127/e165 може бути під'єднаний другий BNC вхід і 1 VGA

вихід під час використання опціонального кабелю.

Під'єднання IP-відеокамер.

Ехолот: рибопошуковий ехолот високої чіткості ClearPulse з роботою на частотах 50/83/200кГц і потужністю випромінювання до 600 Вт RMS. Роз'єм для під'єднання датчика

тільки в модифікаціях із вбудованим лунотом: e7D/c97/e97/c127/e127.

Стандарт водонепроникності: IPX6 и IPX7

Примітка: Характеристики можуть змінюватися без попереднього повідомлення.



Комплект постачання:



Дисплей

Кронштейн у панель

Захисна кришка

Кронштейн на панель (е7/е7d)

Кабель живлення/даних

Кріпильні елементи
